Qué es la construcción de zapata corrida y su objetivo

Debido a las clases en línea se suspendió la práctica denominada construcción de zapata corrida. Ésta era una tradición de la Escuela de Arquitectura con los alumnos de tercer semestre que cursan la asignatura Materiales. El ejercicio tiene como objetivo acercar a los alumnos al oficio de la obra. Aquí ejecutan actividades que abordan desde el contacto con materiales de construcción y herramientas, hasta los trabajos de albañilerías.

La zapata corrida es uno de los sistemas de cimentación más utilizados en edificaciones de baja complejidad. Es elaborada de concreto armado con dimensiones óptimas para un buen desempeño estructural del edificio y según las características del suelo portante.

Elaboración del presupuesto

Para esta actividad se diseñó una propuesta de zapata con las medidas establecidas por las docentes. De esta manera, fue posible elaborar un presupuesto del material. La labor de presupuestación se realizó con la colaboración de alumnos del séptimo semestre de la carrera, quienes, como ejercicio, realizaron una cotización y cuantificación de los materiales para determinar un costo aproximado de la práctica.

Ya con la propuesta y el presupuesto, comenzó la programación de los trabajos, la cual se explicó a los alumnos de acuerdo con el procedimiento que se realiza en obra.

Paso #1 de construcción de zapata corrida

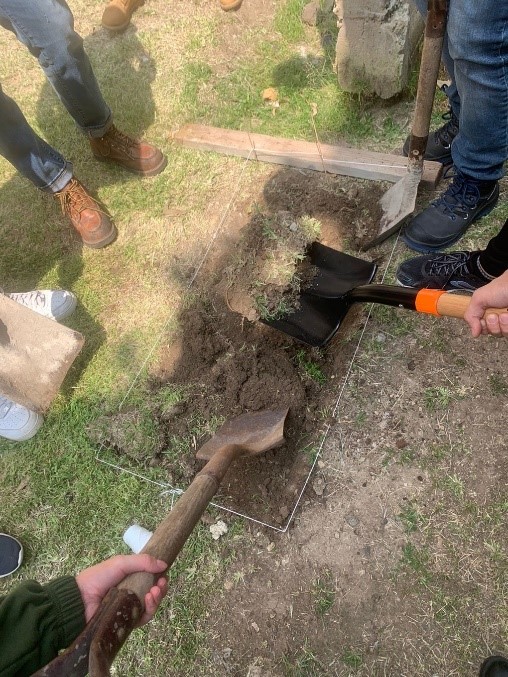

Se inició con los trabajos preliminares, donde se trazó, según las medidas diseñadas, el elemento a construir. Posteriormente, se excavó el área a la profundidad deseada. En la fotografía se puede observar el resultado del trabajo de los alumnos durante esta etapa de la actividad. Aquí se les explicó el uso de las herramientas, el orden y la calidad de un trabajo de este tipo.

Paso #2 de construcción de zapata corrida

Una vez que terminaron la excavación, iniciaron al armado de las varillas. Allí se forma lo que se conoce como parrilla de zapata. Se trata de una cuadrícula de 20 cm de separación que se amarra con alambre recocido. También se realizó el armado de un contratrabe, que es parte del acero de refuerzo en la construcción de una zapata corrida.  Se llevaron a cabo con herramientas de albañilería y también hubo una explicación del proceso durante su elaboración. Cabe resaltar que el trabajo en equipo para estos trabajos es fundamental.

Importancia de la actividad

Al día de hoy, ya se realizó la primera mezcla de concreto. Ésta fue para la construcción de una plantilla de cimentación, que es una capa de concreto de baja resistencia de 5 cm de espesor, encima del suelo natural en la zanja excavada.

Esta actividad explica la importancia de una buena combinación de los elementos que componen el concreto, el procedimiento de cada agregado (agua, arena y grava) en cuanto a proporción y manejo al momento de la mezcolanza. Esto es significativo en la supervisión de un correcto conglomerado de los componentes para lograr una resistencia eficiente del material.

En general, el regreso a las prácticas presenciales es algo que enriquece la enseñanza de los alumnos; sobre todo, en el acercamiento a la vida profesional. Observar los materiales y procesos logra dos cosas:

• Comprender mejor el conocimiento impartido en clase y cómo se ve reflejado hacia lo real.
• Valorar y respetar el trabajo del personal de obra.

Recuerda que en la Universidad Intercontinental contamos con la Licenciatura en Arquitectura, donde puedes aprender sobre planeación, creación, programación, presupuestación y gestión de un proyecto arquitectónico.
